【MCU】MSP430 hex 파일 만들기

사용 환경

* IDE: Code Composer Studio 11.2.0

* MCU: MSP430



Hex 파일 만드는 방법

1. CCS 프로그램에서 프로젝트를 연 후, Alt+Enter 키를 누르거나 프로젝트 속성을 실행한다.

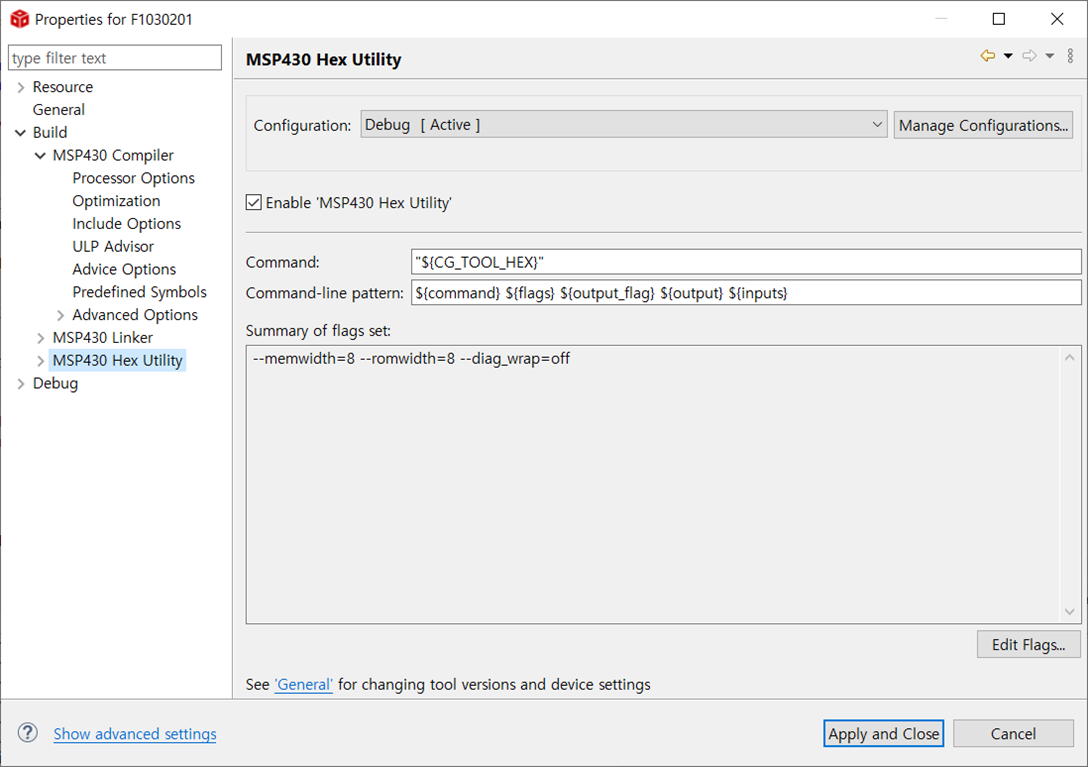

2. [Build] - [MSP430 Hex Utillity] 탭으로 이동하여, Enable 'MSP430 Hex Utillity' 체크박스를 클릭한다.

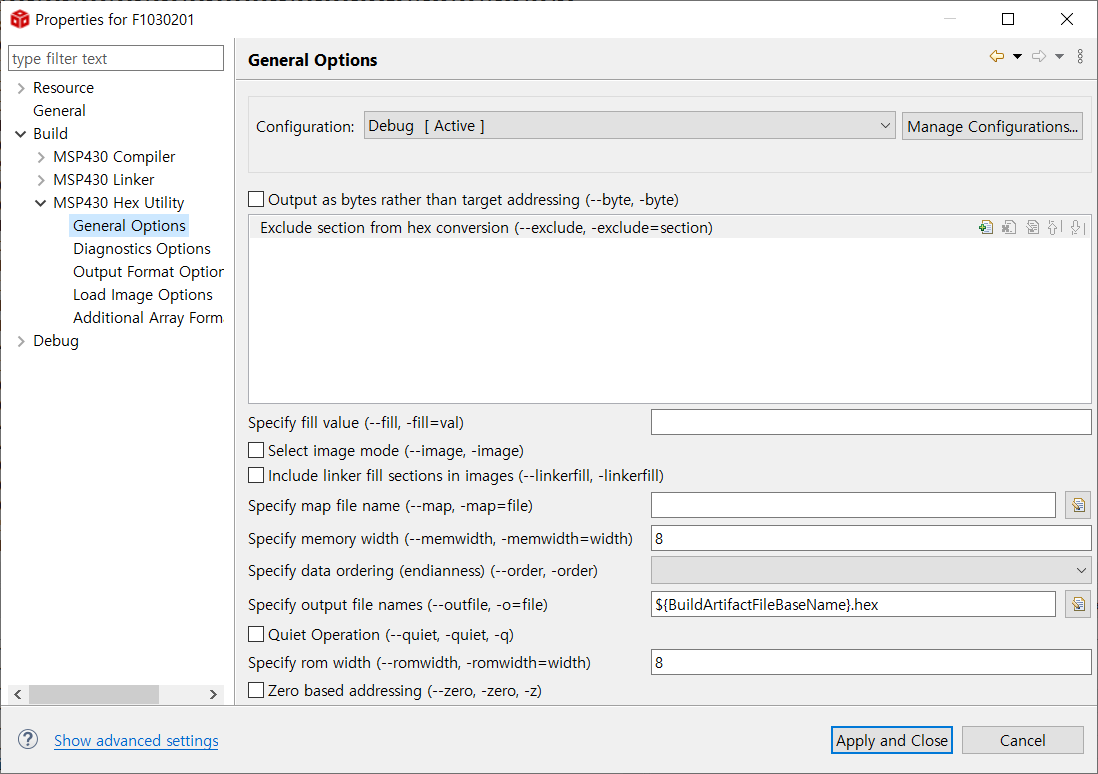

3. [General Options] 탭에서 아래와 같이 memory와 rom의 width 값을 8로 설정한다. (기본 설정)

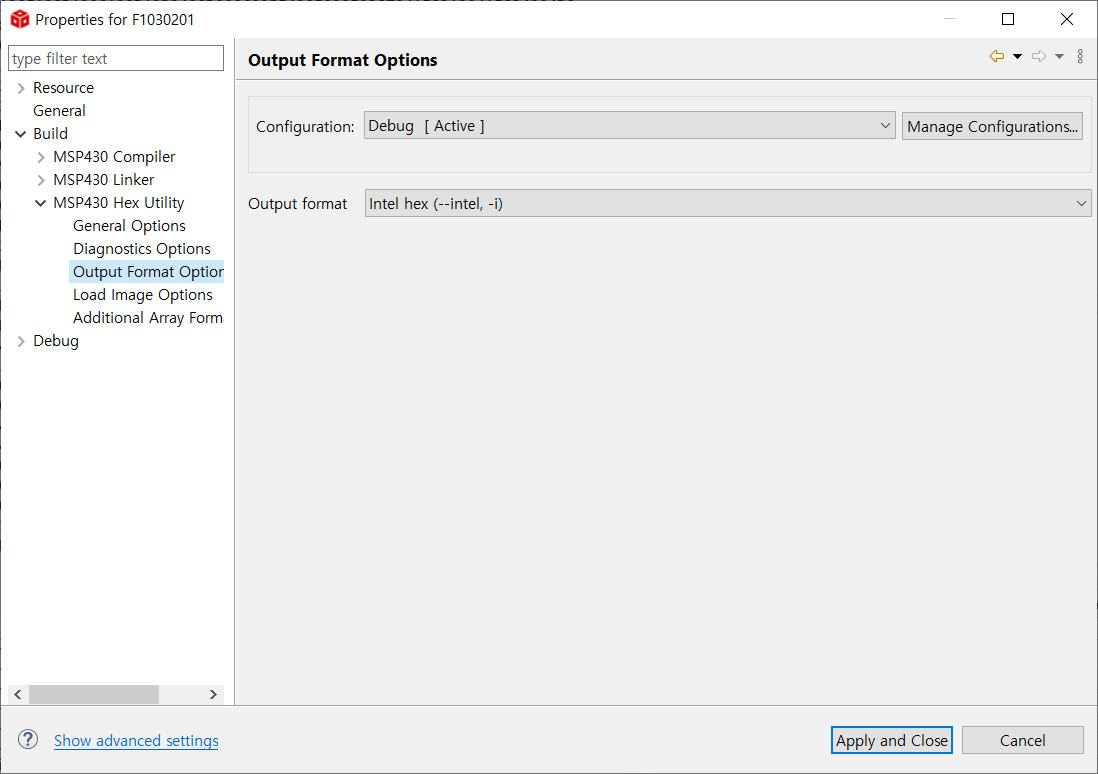

4. [Output Format Options] 탭에서 Format을 Intel hex로 설정한다.

-. 기본 설정시 hex 파일의 첫문자가 "%"로 시작되며, Intel hex로 설정시 ":"로 시작된다.



5. 이 후, 빌드나 다운로드를 받으면 [프로젝트 폴더] - [Debug] 폴더에 hex 파일이 생성된다.
