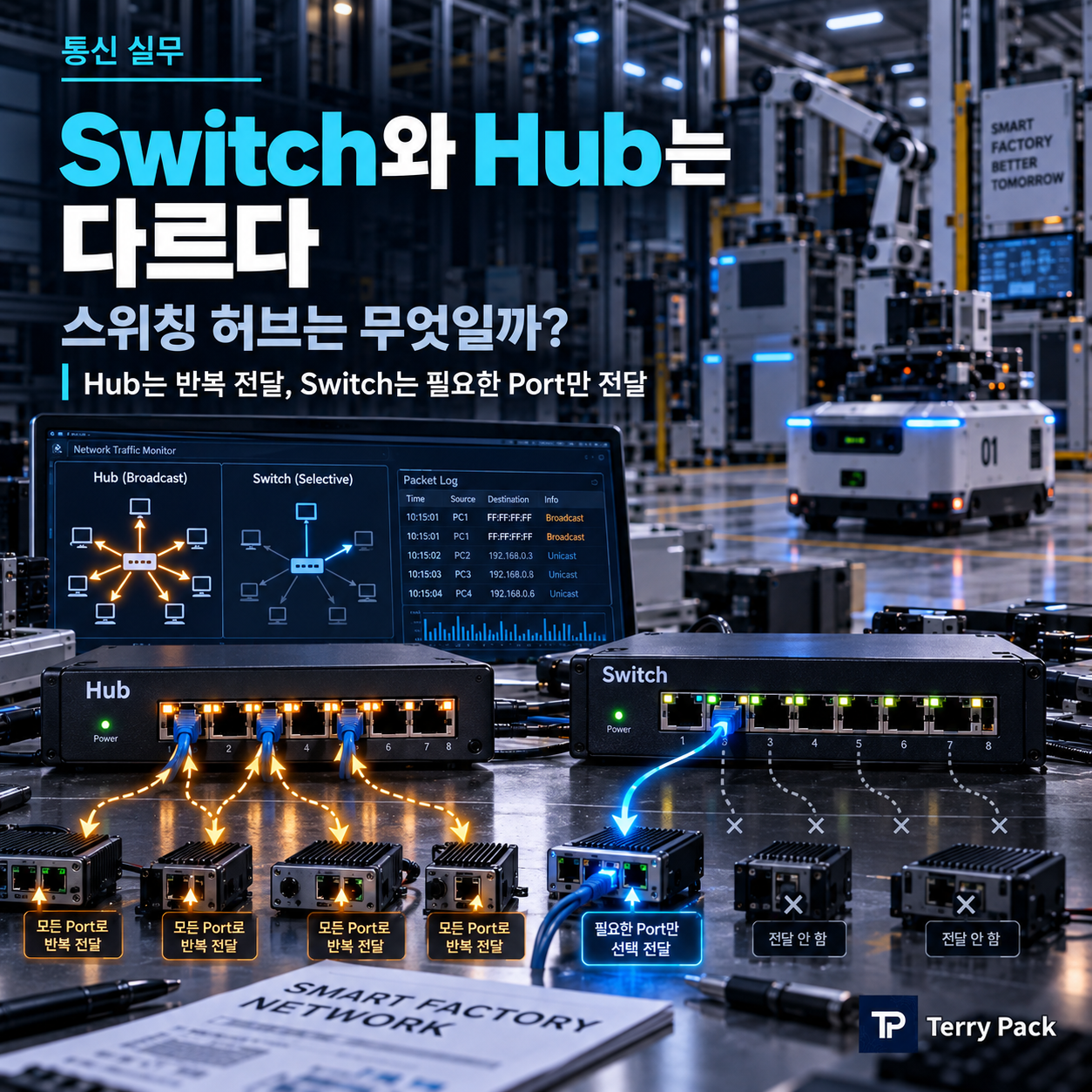

국내에서 Ethernet Switch를 “스위칭 허브”라고 부르는 경우가 많다. 그래서 Hub와 Switch가 같은 장치처럼 느껴질 수 있지만 동작방식은 다르다.
Hub는 들어온 신호를 여러 Port로 반복 전달하는 장치이고, Switch는 MAC Address를 학습해 필요한 Port로 Frame을 전달한다.

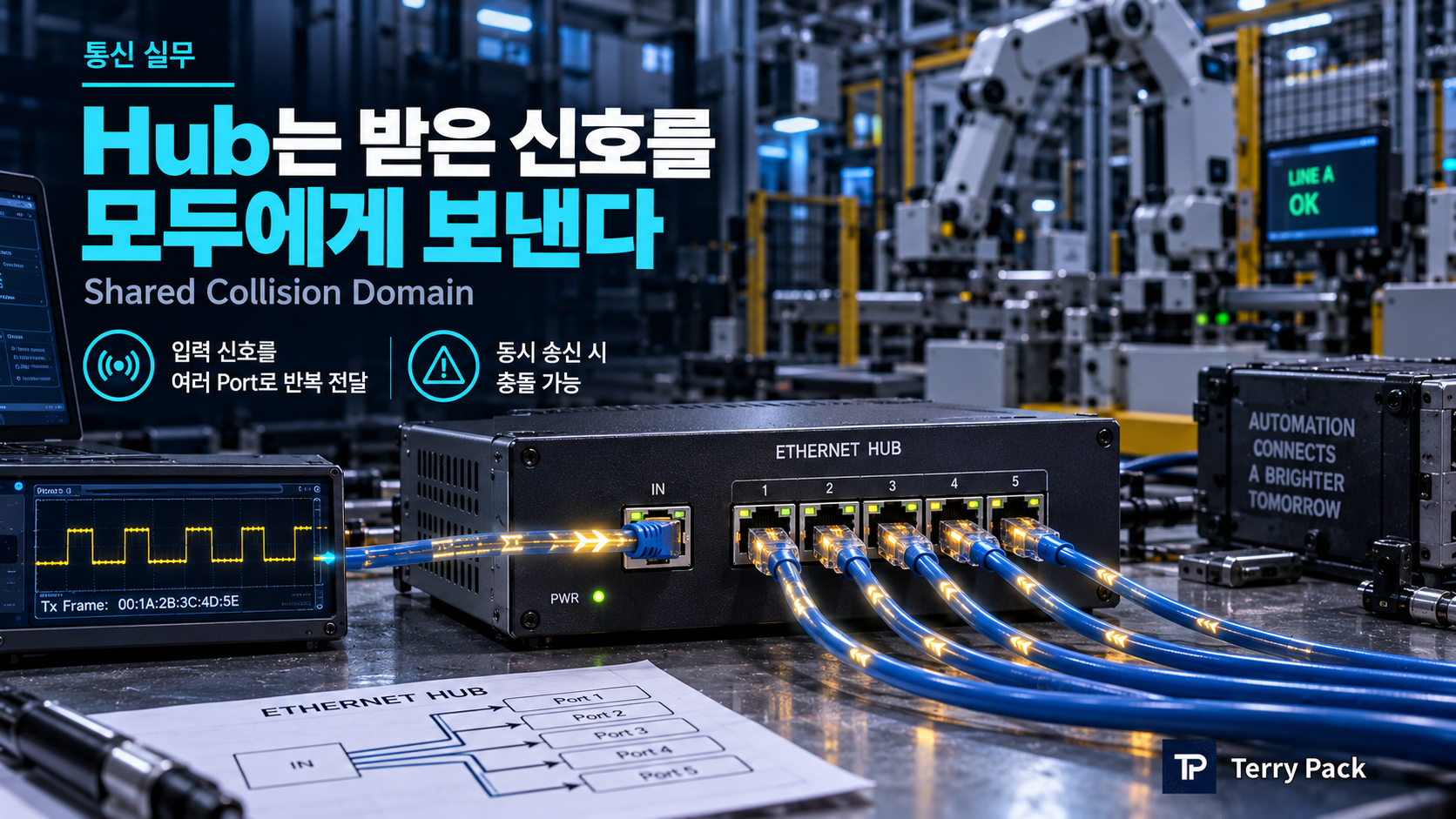

Hub는 어떻게 동작할까?
전통적인 Ethernet Hub는 한 Port로 들어온 신호를 다른 Port들로 반복 전송한다. 여러 장치가 같은 Collision Domain을 공유하기 때문에 동시에 송신하면 충돌 문제가 발생할 수 있다.
Switch는 어떻게 다를까?

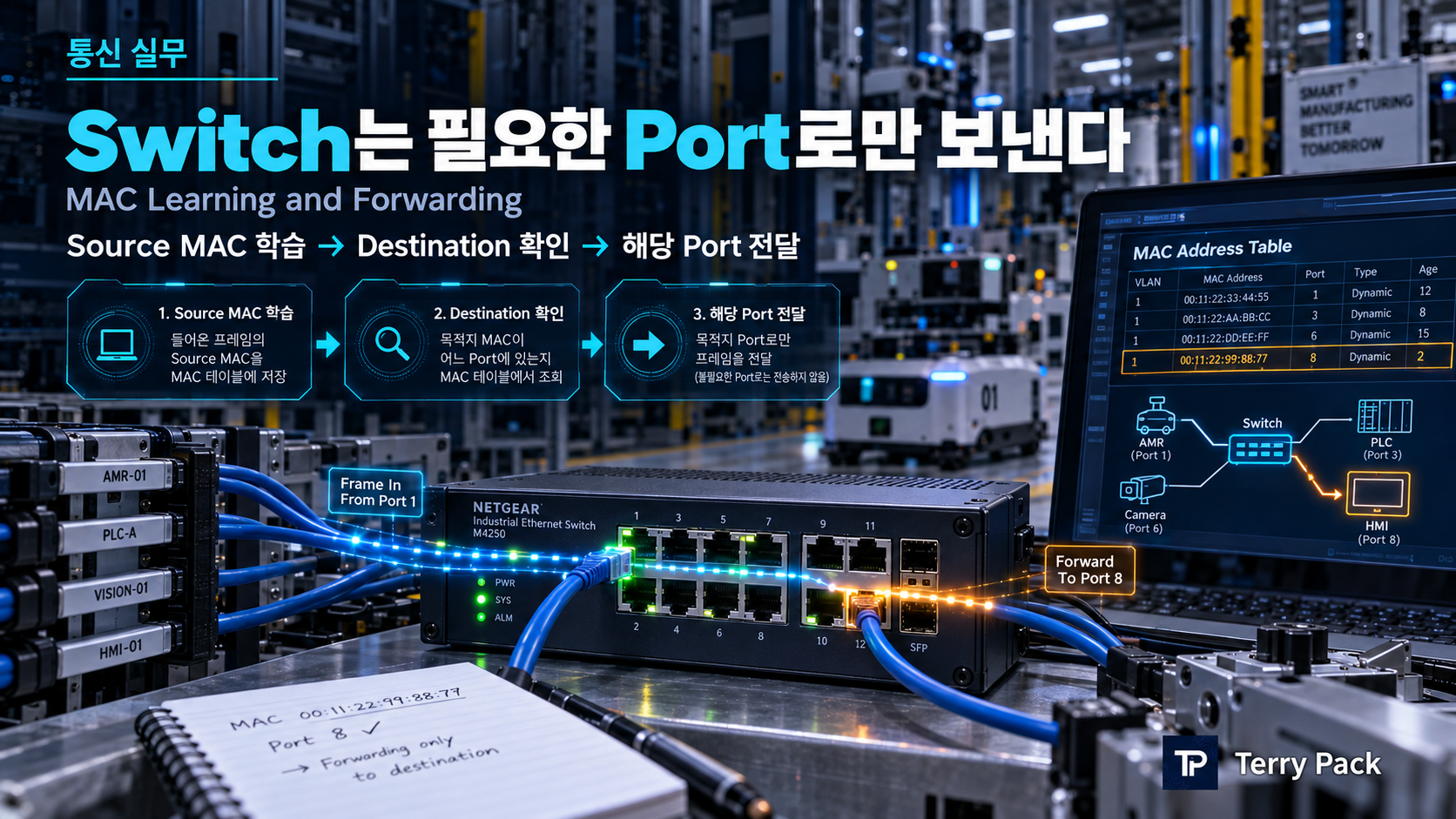

Switch는 수신한 Ethernet Frame의 Source MAC Address를 보고 어느 Port에 어떤 장치가 있는지 학습한다. 이후 Destination MAC을 기준으로 필요한 Port에만 Frame을 전달할 수 있다.

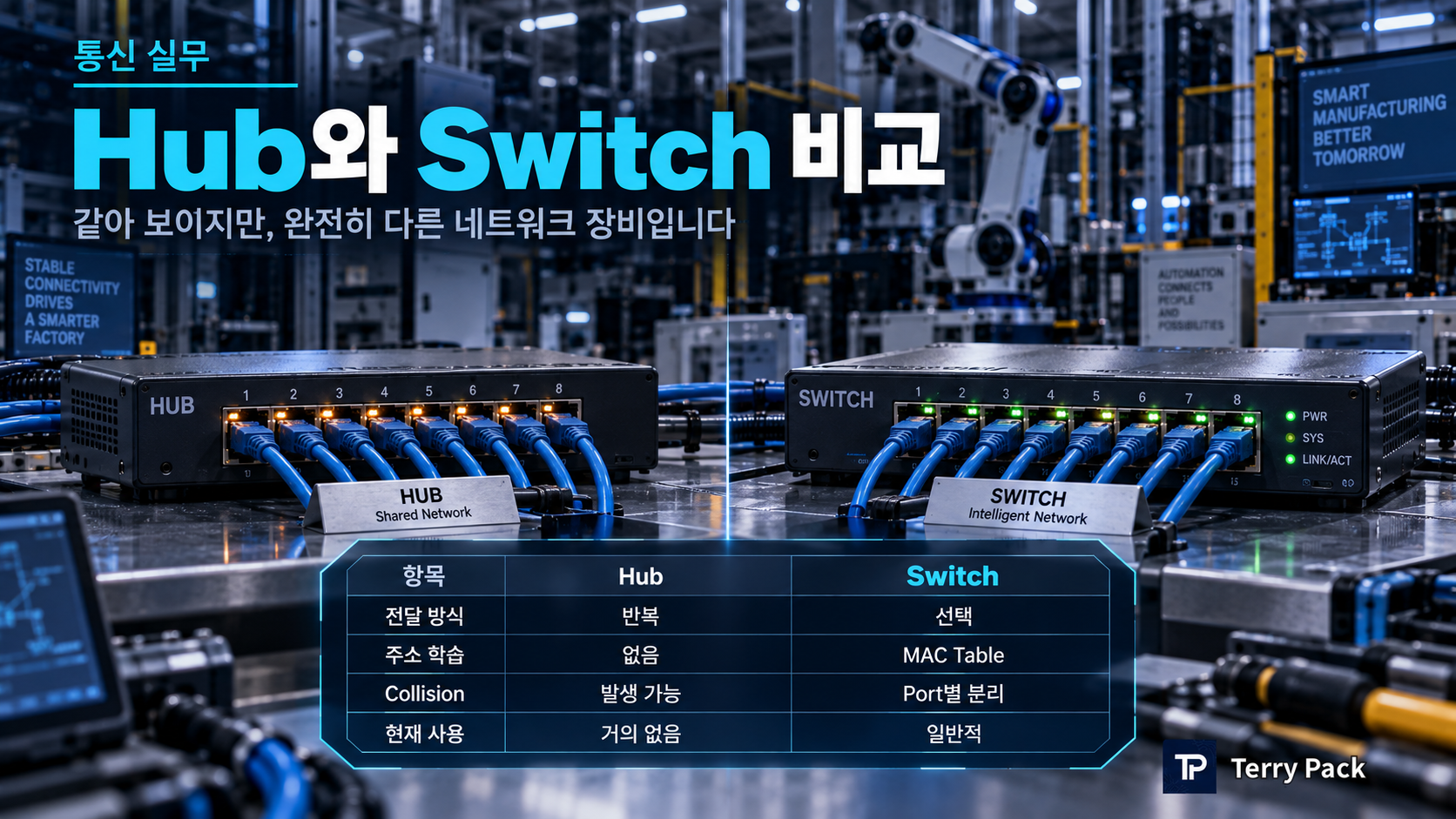

Hub와 Switch 비교
| 구분 | Hub | Switch |
|---|---|---|
| 전달 방식 | 여러 Port로 반복 | 필요한 Port 선택 |
| 주소 학습 | 없음 | MAC Table 사용 |

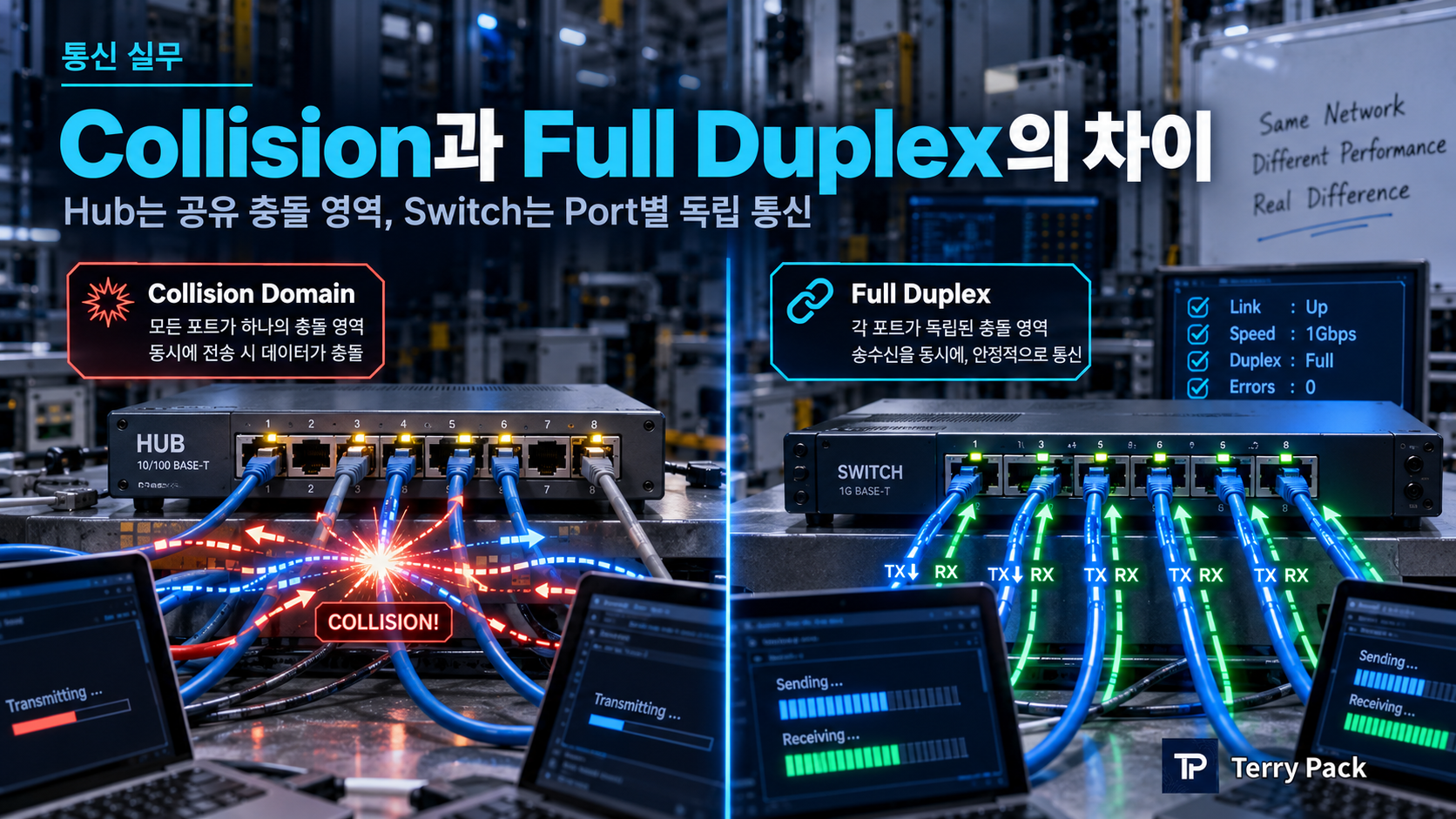

| Collision | 발생 가능 | Port별 분리 |
| Full Duplex | 전통 Hub는 제한 | 일반적으로 지원 |
| 현재 사용 | 거의 사용하지 않음 | 일반적인 Ethernet 구성 |

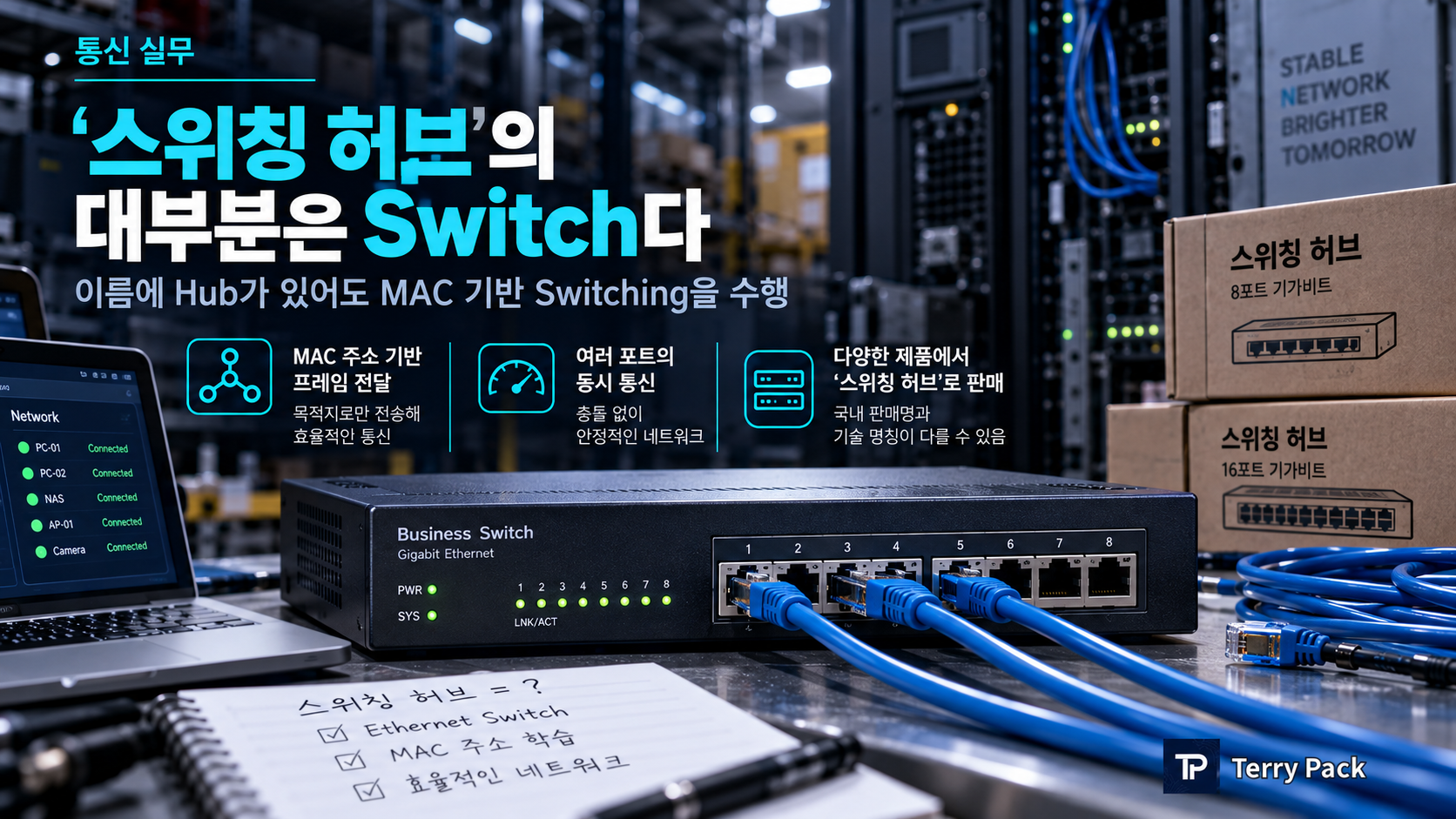

스위칭 허브라는 말은?
국내 판매 페이지에서 “스위칭 허브”라고 적힌 제품 대부분은 사실상 Ethernet Switch다. 이름에 Hub가 들어가도 MAC Address 기반 Switching을 수행한다면 기술적으로는 Switch로 이해하면 된다.

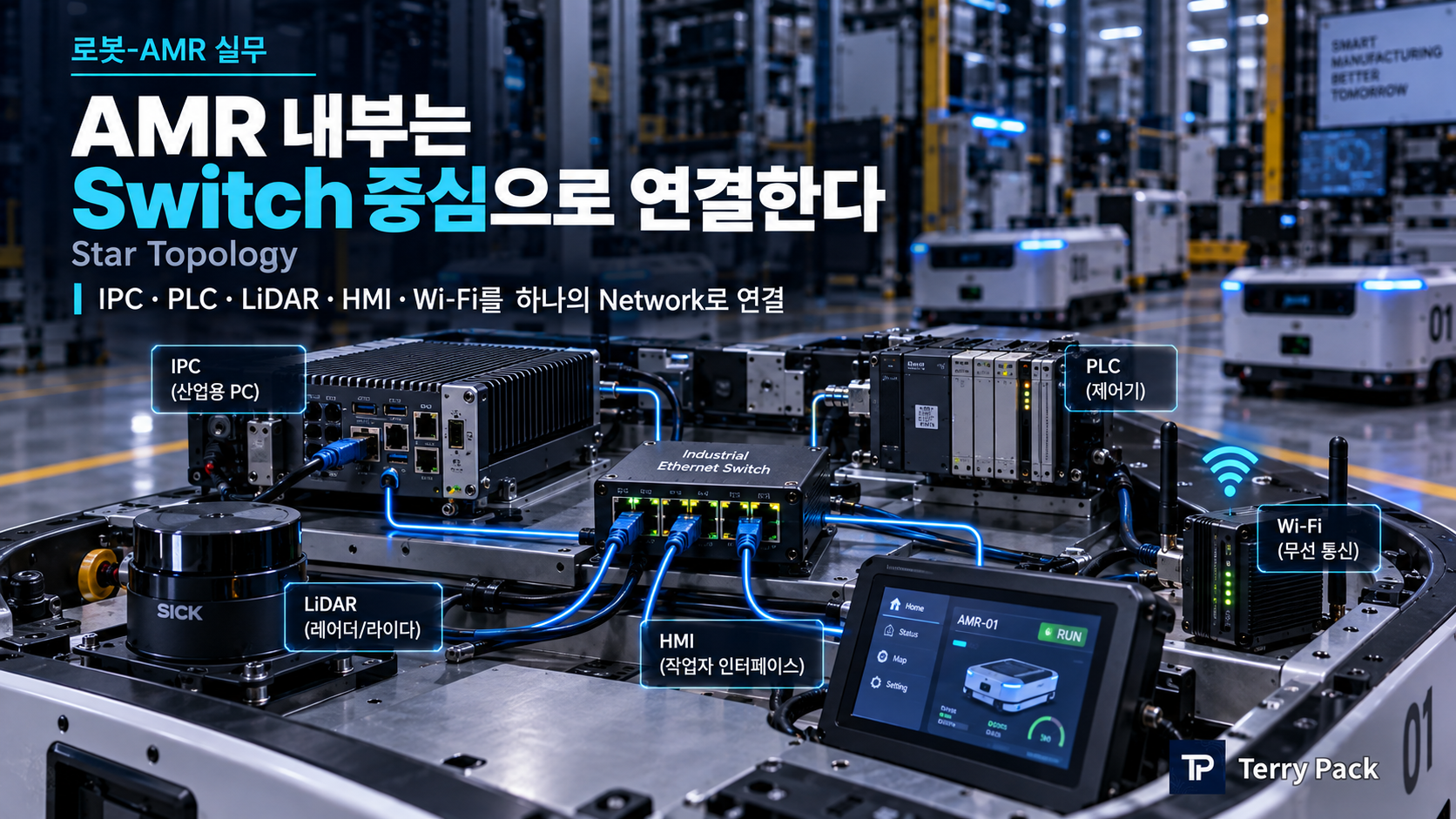

AMR 내부에서는 왜 Switch를 사용할까?
IPC, PLC, LiDAR, HMI, Wi-Fi Client를 하나의 Network로 연결하려면 여러 Ethernet Port가 필요하다. Switch를 사용하면 각 장치를 Star Topology로 연결하면서도 Frame은 필요한 Port 중심으로 전달된다.

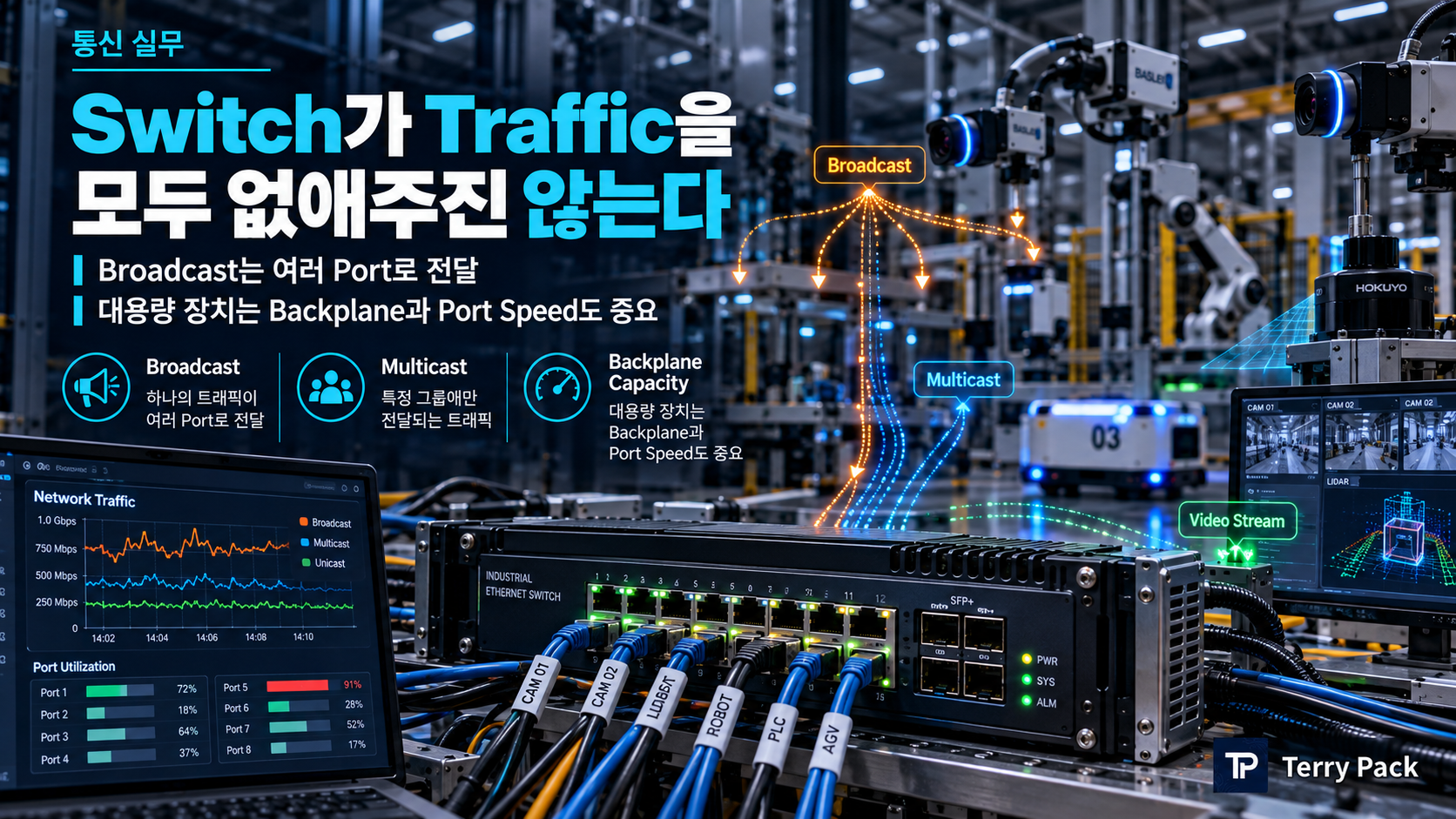

Switch가 Traffic을 완전히 없애주는 것은 아니다
Broadcast와 일부 Multicast Traffic은 여러 Port로 전달될 수 있다. Camera나 LiDAR처럼 데이터량이 큰 장치가 많으면 Switch의 Backplane Capacity, Port Speed, Multicast 처리능력도 고려해야 한다.
마무리
현대 Ethernet Network에서 “스위칭 허브”라고 부르는 장비는 대부분 MAC Address를 학습하는 Ethernet Switch다. 로봇에서는 Port 수뿐 아니라 속도와 산업환경 적합성까지 함께 봐야 한다.
