【회로 실무】MOSFET 선정 방법

MOSFET는 Transistor(트랜지스터, TR)의 한 종류이며 BJT와 다르게 사용하고 있다.

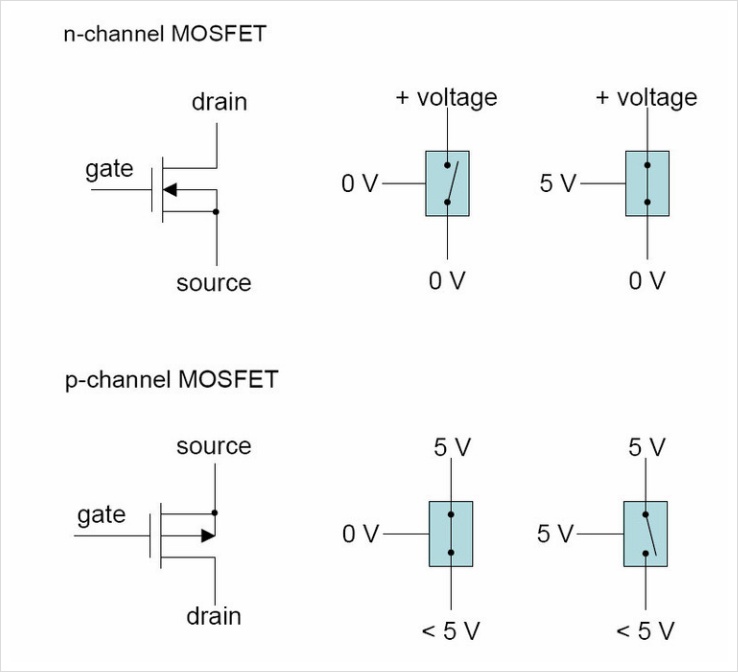

MOSFET는 N채널과 P채널이 있다.

• N채널은 BJT의 NPN과 같이 사용됨
• P채널은 전원 제어용으로 사용됨

MOSFET를 사용하는 이유는 BJT보다 반응속도가 빠르기 때문이다.

하지만 입력 임피던스가 높아 충분한 전압을 인가해주어야 한다.





---

MOSFET 선정방법

(Ex, On Semiconductor사의 CPH6354)

1. Gate to Source Threshold
   - Gate와 Source간의 전압차이로 인해 FET가 ON/OFF가 됨
   - 이 때의 전압차이를 스레스홀드(Threshold)라고 하며, VGS 또는 Vth라고 표현함
   - 보통 -1~-2V 정도 되지만, 편의상 전압분배로 /2를 하는 경우가 많음


2. Drain to Soure Resistor
   - FET가 켜지만 Source에서 Drain으로 전류가 흐르지만, Threshold에 따라 저항이 바뀜
   - Threshold(전압 차이)가 크면 저항이 작음
   - 하지만 너무 크면(Ex, Gate에 GND를 연결하면) VGSS(Gate to Source Voltage) 보다 높기 때문에 FET가 손상될 수 있음
   - 예를 들면 VGSS가 +-20V라고 한다면, 24V를 Source에 연결하고 Gate에 GND를 연결했을때 Threshold 값은 24V이며 VGSS보다 큰 전압 차이가 나게된다.
   - 결국 편의상 Source와 Gate사이에 10k, Gate 입력에 10k연결해서 Source에 24V 연결, Gate에 12V가 연결되도록 하는 것이 좋음

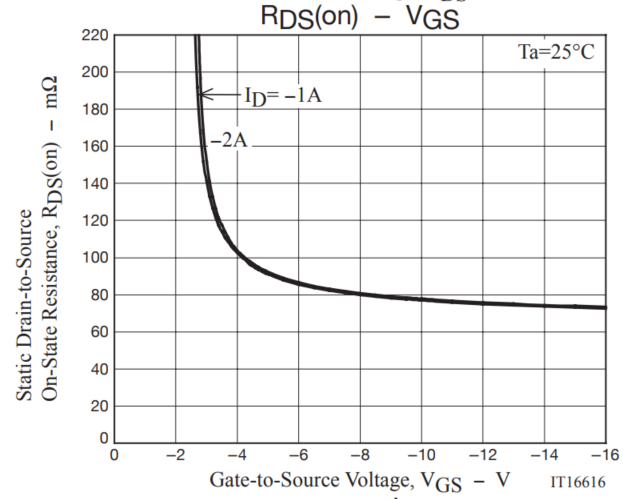

참고 ) MOSFET 의  RDS-VGS  그래프
