1. 사용 목적

디지털 신호의 High, Low 입력받거나,

아날로그 신호를 입력받아

-> 원하는 전압의 High, Low 출력하고 싶을

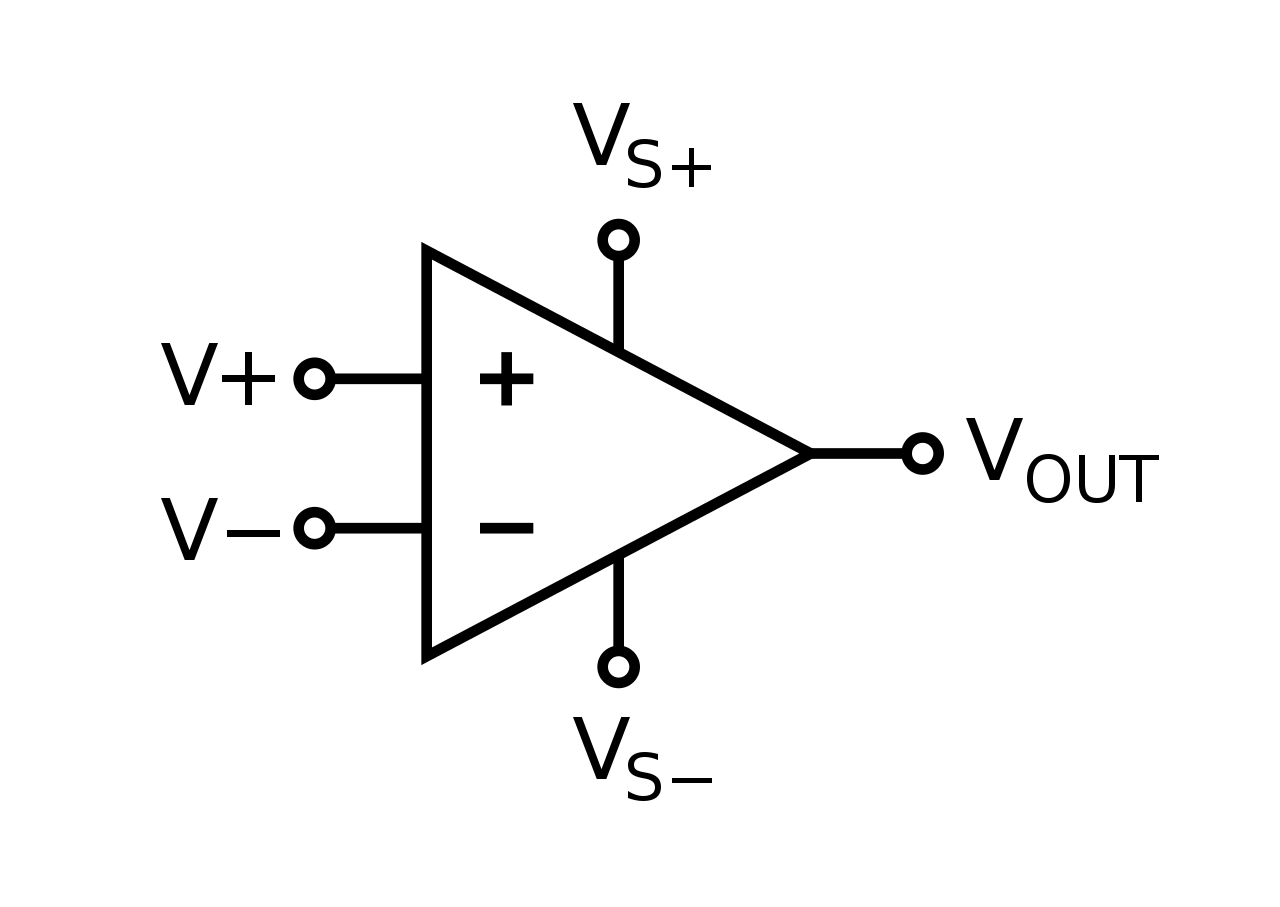

2. 입력에 대한 출력 방식

  1. V+ > V- Vout = Vs+
  2. V+ < V- Vout = Vs-

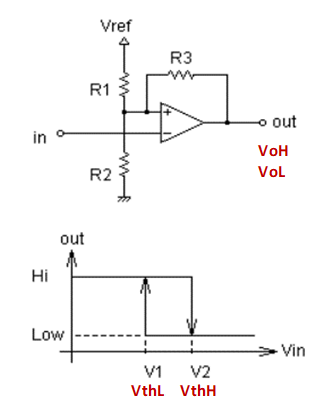

3. 저항 선정에 따른 히스테리시스 계산

  • R1, R2, R3 저항과 입출력 전압 값을 활용하여 히스테리시스를 계산할 있음
  • 아래 계산 사이트에서 쉽게 계산 가능











4. 비교기 히스테리시스 계산 사이트

http://sim.okawa-denshi.jp/compkeisan.htm



コンパレータヒステリシス計算ツール



sim.okawa-denshi.jp







5. 계산 표 예시
  • 3V3 전압으로 3V3 출력 제어하기
  • 저항 값을 비교하여 히스테리시스 차이를 확인해봄

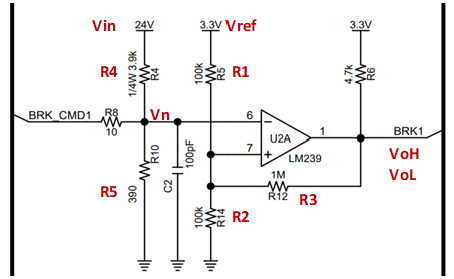

6. 회로 설계 예시

  • 부품의 저항 값을 활용하여 출력을 확인할 있음
  • 아래와 같이 간단한 시뮬레이션을 통해 High, Low 확인 가능
    (시뮬레이션 사이트와 데이터는 아래 참고)

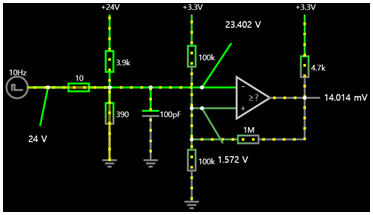

  • 24V 입력 - Low 출력

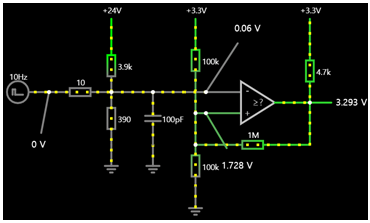

  • GND 입력 - High 출력

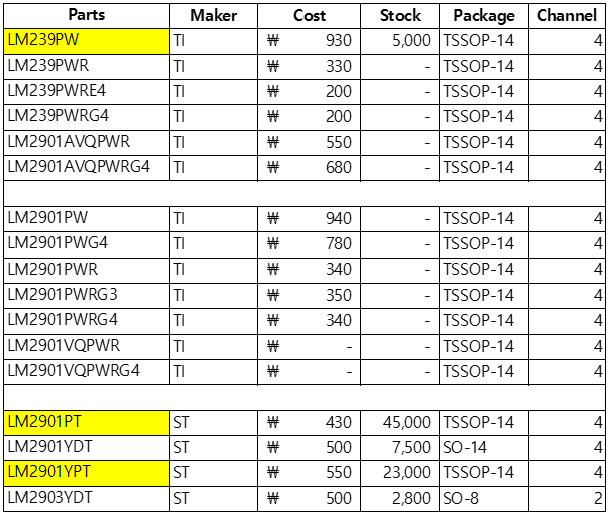

7. 부품 선정 리스트



  • 부품의 Spec 비용, Package 등을 확인하고 선정함
8. 시뮬레이션 Data

http://www.falstad.com/circuit/circuitjs.html

https://zrr.kr/47GG



http://www.falstad.com/circuit/circuitjs.html



www.falstad.com

더보기

$ 1 0.000005 42.05934401203833 33 5 43 5e-11

g -32 288 -32 304 0 0

r -32 128 -32 208 0 3900

g 16 288 16 304 0 0

r -32 288 -32 208 0 390

w -32 208 16 208 0

w 16 208 144 208 0

r 320 112 320 192 0 4700

R -32 128 -32 96 0 0 40 24 0 0 0.5

R 80 96 80 64 0 0 40 3.3 0 0 0.5

r 80 96 80 160 0 100000

w 144 176 80 176 0

r 80 224 80 288 0 100000

g 80 288 80 304 0 0

w 80 160 80 176 0

w 288 192 320 192 0

R 320 112 320 80 0 0 40 3.3 0 0 0.5

w 288 144 288 192 0

r 144 144 288 144 0 1000000

w 144 144 144 176 0

O 320 192 368 192 0 0

368 320 192 368 240 0 0

401 144 192 288 192 1 8\s15\s-15\s1000000\s23.401462826769105\s1.7282212217835466\s100000 0\s20\s10000000000 1\s0

368 144 208 192 256 0 0

368 144 176 112 96 0 0

w 80 224 80 176 0

r -128 208 -32 208 0 10

c 16 288 16 208 0 1e-10 -23.401462826769105 -10

R -128 208 -192 208 4 5 10 24 0 0 0.5

o 20 64 0 4099 20 0.00625 0 1
