(이전 글 참고)
RC 값 변경에 따른 출력 실험

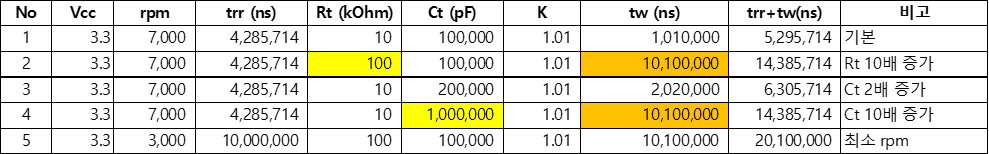

- 표 1번 실험:

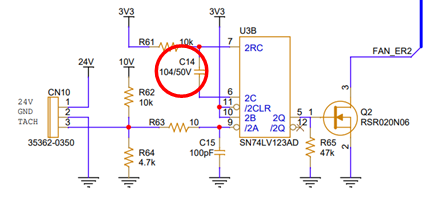

R/C 값으로 인해 U3(SN74LV)의 Output(Q)가 PWM으로 출력됨
Fan이 동작하지 않는다는 Error로 간주될 수 있어 R/C 값을 변경하여 Q 출력을 조절해야 함

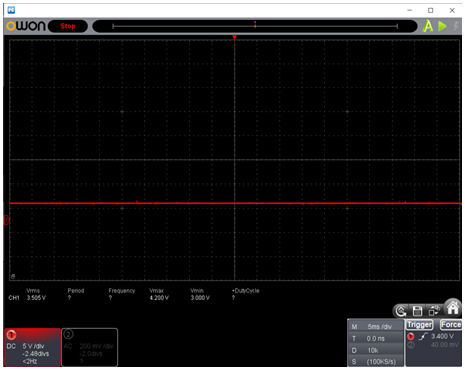

1번 실험(10k, 104) - RC 입력
1번 실험(10k, 104) - Q 출력
- 표 3번 실험:
동일한 CAP(104)를 병렬로 연결하여 Table 4와 같이 구현함
하지만 R/C 값의 그래프가 변하지만 Q 출력은 여전히 PWM으로 확인됨
3번 실험(10k, 104x2EA) - RC 입력
3번 실험(10k, 104x2EA) - Q 출력
- 표 4번 실험:
TEST 1에서 부착한 CAP과 기존 CAP을 제거하고 105 CAP을 연결
R/C 값이 LOW로 확인되며 출력 Q는 On/Off 신호로 변경됨
FAN의 동작유무에 대한 Error 값 출력 확인 완료
4번 실험(10k, 105) - RC 입력
4번 실험(10k, 105) - Q 출력
