AMR이나 AGV의 자동 충전 시스템을 설계하다 보면 자주 나오는 질문이 있다. 충전단자 +극과 -극은 몇 mm 떨어뜨려야 할까?
두 구리판 사이를 적당히 띄우는 문제처럼 보이지만 실제 인증 설계에서는 +극과 -극만 볼 수 없다. 충전단자 주변의 Chassis, Bracket, Screw, Washer, Metal Cover처럼 반대 전위 또는 접지된 금속물과의 가장 가까운 거리까지 같이 확인해야 한다.
이번 글에서는 48V급 배터리를 사용하는 실내용 AMR의 노출형 자동 충전 접점을 예로 들어, 제공된 UL 3100 검토내용을 기준으로 절연거리 판단 과정을 정리한다.
자동 Docking
58 VDC
약 35 A
Section 41
절연거리 설계에서 중요한 것은 “3.2 mm를 외우는 것”이 아니라 어떤 전압구간과 Column을 적용했고, 어느 두 금속 사이의 어떤 경로를 측정하는지 설명할 수 있는 것이다.
먼저 어떤 충전 구조인지 확인해야 한다
AMR 충전 방식은 무선충전, 사람이 Connector를 직접 연결하는 방식, Robot이 Charging Station에 접근해 노출 금속 접점끼리 자동으로 접촉하는 방식 등으로 나눌 수 있다.
이번 글에서 다루는 구조는 다음과 같다.
충전단자
접촉
일반 Connector가 아니라 금속 접점이 외부에 노출되어 있고 Robot이 자동으로 접촉하는 구조라면 제공된 검토자료에서는 UL 3100의 Open Bus Bar Connection System 관련 요구를 우선 검토하고 있다.
노출 충전 접점은 Section 23, Electrical Spacing은 Section 41과 Table 41.1을 이용해 판단하는 흐름으로 정리되어 있다.
50V급이라고 무조건 50V 이하 기준을 적용하면 안 된다
배터리나 충전기의 상품명에 48V, 50V라고 적혀 있다고 해서 규격의 50V 이하 구간을 바로 적용하면 안 된다. 확인해야 하는 값은 정상 운전 중 발생할 수 있는 실제 최대전압이다.
| 항목 | 예시 조건 |
|---|---|
| Nominal Voltage | 약 51.7 VDC |
| 정상 사용 최대전압 | 약 58 VDC |
| 최대 충전전류 | 약 35 A |
| 충전방식 | 노출 금속 접점 자동 충전 |
| 사용환경 | Indoor |
명칭이 48V급이어도 실제 정상 최대전압이 50V를 초과한다면 그 실제 전압을 기준으로 적용구간을 확인해야 한다.
이번 사례에서는 정상 최대전압이 약 58VDC이므로 제공된 검토자료 기준으로 51V 초과 150V 이하 구간을 적용하는 방향으로 판단한다.
왜 Table 41.1의 Column A를 적용할까?
Table 41.1은 전압만 보는 것이 아니라 회로의 Power Capability도 함께 고려한다.
| 구분 | 의미 |
|---|---|
| Column A | 전력이 제한되지 않은 일반 Power Circuit |
| Column B | 규격에서 정한 제한된 전력조건을 만족하는 회로 |
예를 들어 정상 최대전압이 약 58VDC이고 최대 충전전류가 약 35A라면 단순 계산한 전력은 다음과 같다.
이번 사례의 충전회로는 제공 자료에서 제한된 전력조건을 초과하는 것으로 판단되어 Column B가 아니라 Column A를 적용한다.
그렇다면 실제 최소거리는 얼마일까?
이번 예시 조건은 Column A, 51V 초과 150V 이하다. 제공된 검토내용을 기준으로 주요 최소거리는 다음처럼 정리할 수 있다.
| 측정 대상 | 최소거리 |
|---|---|
| +극 ↔ -극 직선 이격거리 | 3.2 mm 이상 |
| +극 ↔ -극 절연체 표면 경로 | 6.4 mm 이상 |
| 충전단자 ↔ 접지된 금속물 직선 이격거리 | 3.2 mm 이상 |
| 충전단자 ↔ 노출 금속물 직선 이격거리 | 3.2 mm 이상 |
| 충전단자 ↔ 접지 또는 노출 금속 사이 표면경로 | 6.4 mm 이상 |
| 충전단자 ↔ Metal Enclosure Wall | 6.4 mm 이상 |
두 도전성 금속 사이의 가장 짧은 공간 경로를 본다.
절연체 표면을 따라가는 가장 짧은 경로를 본다.
직선 이격거리 3.2mm는 무엇을 의미할까?
쉽게 말하면 두 도전성 금속 사이의 가장 짧은 직선거리다. +극과 -극 구리판의 중심간 거리로 판단하는 것이 아니라 서로 가장 가까운 금속 Edge와 Edge 사이를 확인해야 한다.
구리판 중심간 거리가 20mm라 해도 구리판 폭이 크다면 실제 Edge-to-Edge 거리는 훨씬 짧을 수 있다. 따라서 설계도면에서는 가능하면 Copper Edge to Edge 기준으로 치수를 관리하는 것이 좋다.
표면 절연거리 6.4mm는 무엇일까?
표면 절연거리는 두 금속 사이의 단순한 직선거리가 아니다. +극과 -극 사이에 절연판이 있다면 절연체 표면을 따라 전기적으로 이동할 수 있는 가장 짧은 경로를 확인한다.
즉 두 금속단자의 직선 이격거리만 3.2mm 이상 확보했다고 끝나는 것이 아니다. 절연체 표면을 따라 이어지는 경로도 별도로 확인해야 한다.

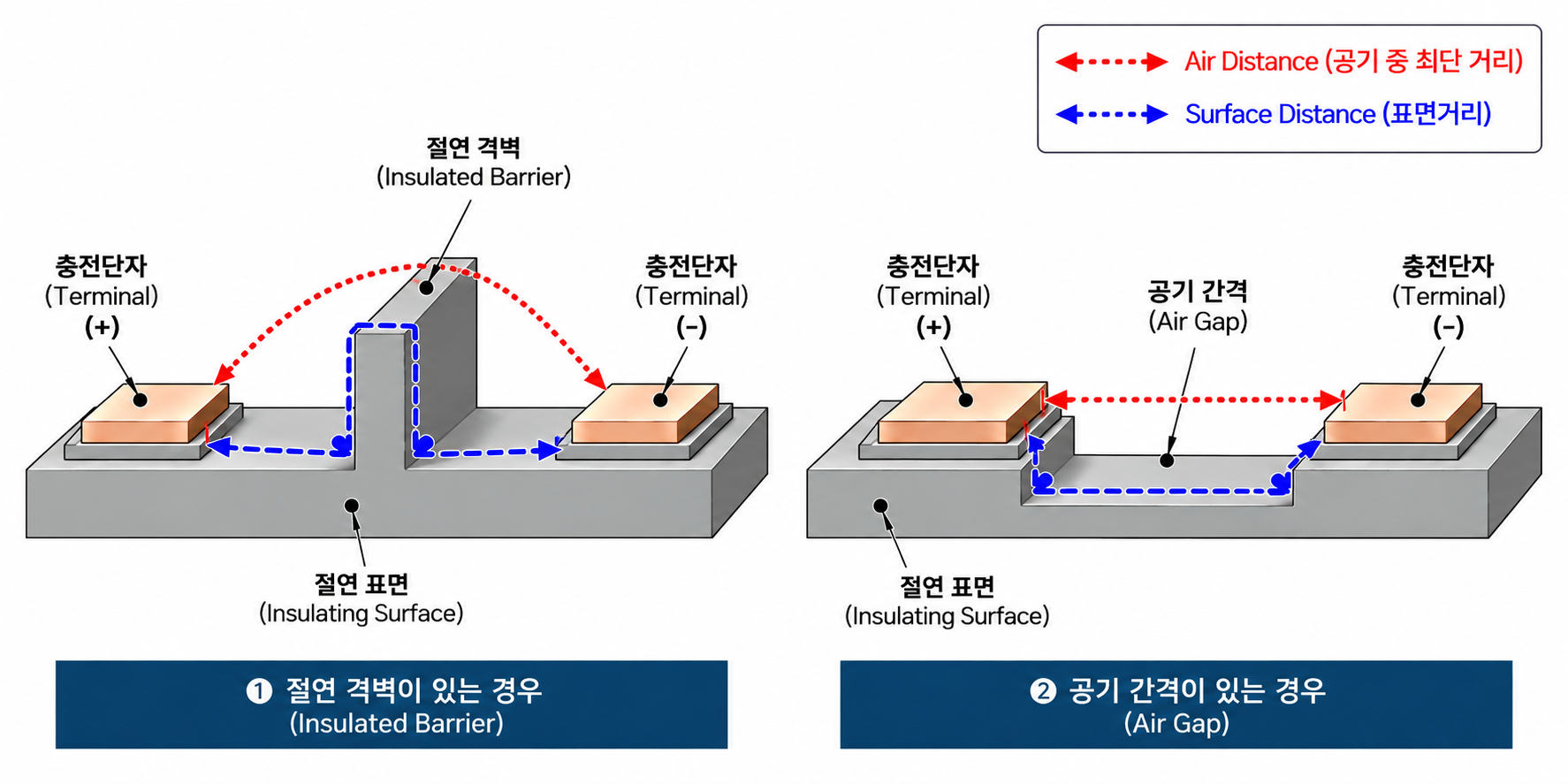

절연 격벽이 있으면 무엇이 달라질까?
충전단자 사이에 절연물이 있다고 해서 자동으로 절연거리가 충분해지는 것은 아니다. 중요한 것은 직선 이격거리와 표면 절연거리를 각각 측정하는 것이다.
| 확인 항목 | 의미 |
|---|---|
| 직선 이격거리 | +극과 -극 금속 사이의 가장 짧은 공간 경로 |
| 표면 절연거리 | 절연체 표면을 따라 +극에서 -극까지 이동하는 가장 짧은 경로 |
절연 격벽의 목적은 단순히 단자를 가리는 것이 아니라 서로 다른 전위의 금속 사이에서 가장 짧은 전기적 경로를 길게 만드는 것이다.
설치공간이 충분하지 않은 경우 단자 간격만 넓히는 것보다 절연 격벽을 추가해 표면 절연경로를 늘리는 방법도 효과적일 수 있다.
+극과 -극만 보면 안 된다
AMR 충전단자 설계에서 자주 놓치는 부분이다. +극과 -극 사이를 충분히 띄웠더라도 +극 바로 옆에 Screw가 있거나 -극 아래에 Chassis Bracket이 있다면 그 금속물이 실제 최소거리를 결정할 수 있다.
+극과 -극 사이보다 +극과 Screw 사이가 더 가깝다면 그 Screw가 실제 최소 절연거리 검토대상이 될 수 있다.
반대 극의 금속은 어떻게 이해하면 될까?
충전단자에서는 간단하게 생각할 수 있다. +극에서 봤을 때 -극 금속이 반대 극이고, -극에서 봤을 때 +극 금속이 반대 극이다. 여기에 Grounded Metal과 Metal Enclosure까지 별도로 확인한다.
| 기준 금속 | 확인 대상 |
|---|---|
| + 충전단자 | - 충전단자 |
| - 충전단자 | + 충전단자 |
| + 충전단자 | Grounded Metal |
| - 충전단자 | Grounded Metal |
| + 충전단자 | Metal Enclosure |
| - 충전단자 | Metal Enclosure |
충전단자와 절연판은 떨어뜨려야 할까?
Table 41.1에서 기본적으로 보는 것은 구리단자와 절연체 자체 사이의 거리가 아니다. 구리단자가 절연판 위에 바로 고정되어 있다고 해서 그 자체가 문제라는 의미는 아니다.
중요한 것은 절연판이 두 도전부 사이에 있을 때 +극에서 -극까지 또는 충전단자에서 Grounded Metal까지 절연체 표면을 따라가는 경로가 충분한지다.
다만 해당 절연판 자체가 유일한 절연 Barrier 역할을 한다면 절연재료 자체의 요구사항은 별도로 검토해야 한다.
Metal Enclosure Wall은 별도로 본다
일반적인 Grounded Bracket이나 Screw와 Metal Enclosure Wall은 평가방식이 구분되어 있다. 이번 예시 조건에서는 노출 충전단자와 Metal Enclosure Wall 사이에 6.4mm 이상의 가장 짧은 거리를 확보하는 기준으로 정리할 수 있다.
| 구분 | 예 |
|---|---|
| 반대 극 금속 | +단자 ↔ -단자 |
| Grounded / Exposed Metal | Chassis, Bracket, Screw, Frame |
| Metal Enclosure Wall | 충전부를 둘러싸는 금속 Cover 또는 외함 벽 |
최소 3.2mm라면 도면도 3.2mm로 설계하면 될까?
권장하지 않는다. 규격의 최소값과 실제 제품의 설계값은 구분하는 것이 좋다.
AMR 자동 충전단자는 PCB Pattern처럼 위치가 완전히 고정된 구조가 아니다. 실제 사용 중에는 Docking 오차, 가공공차, 조립공차, Spring Contact 이동량, 반복 접촉에 따른 변형과 마모, Screw 위치 편차, 먼지와 금속가루 같은 변수가 생길 수 있다.
| 항목 | 규격 검토 최소값 | 내부 설계 Margin 예시 |
|---|---|---|
| +극 ↔ -극 직선 이격거리 | 3.2 mm | 6 mm 이상 |
| +극 ↔ -극 표면 절연거리 | 6.4 mm | 10 mm 이상 |
| 충전단자 ↔ Grounded Metal | 3.2 mm | 6 mm 이상 |
| 충전단자 ↔ Metal Enclosure | 6.4 mm | 10 mm 이상 |
Docking 위치오차, 조립공차, 마모와 오염 등을 고려한 제품 내부 설계 Margin 예시다.
노출 충전단자는 항상 전압이 살아 있어도 될까?
노출형 자동충전에서는 절연거리만큼 중요한 것이 충전 Sequence다. Robot이 없는 상태에서도 Charging Station의 노출 금속단자에 항상 전압이 인가되는 구조는 피하는 방향이 좋다.
제공된 검토자료에서도 Robot과 Charging Unit이 실제로 연결된 상황에서 Contact가 활성화되도록 구성하는 방향을 제시하고 있다.
충전 시작
충전 종료
이렇게 구성하면 금속 Contact가 붙고 떨어지는 순간에 큰 전류가 흐르는 것을 줄이는 데 유리하다.
50V급 AMR 충전단자 기준을 한 번에 정리하면
| 구분 | 설계 검토 기준 |
|---|---|
| 충전구조 | 노출 금속접점 자동 Docking |
| 적용 검토 | UL 3100 Section 23, Section 41 |
| 정상 최대전압 | 약 58 VDC |
| 최대 충전전류 | 약 35 A |
| Table 41.1 | Column A |
| Voltage Range | 51 V 초과 150 V 이하 |
| +극 ↔ -극 직선 이격거리 | 3.2 mm 이상 |
| +극 ↔ -극 표면 절연거리 | 6.4 mm 이상 |
| 충전단자 ↔ Grounded / Exposed Metal | 3.2 mm 이상 |
| 충전단자 ↔ Grounded / Exposed Metal 표면경로 | 6.4 mm 이상 |
| 충전단자 ↔ Metal Enclosure Wall | 6.4 mm 이상 |
| 접점 동작 | 접촉 후 전류 인가, 전류 차단 후 분리 |
가장 중요한 것은 3.2mm라는 숫자가 아니다
AMR 충전단자 설계에서 가장 위험한 접근은 “UL에서 3.2mm라고 했으니까 +와 -를 3.2mm 띄우면 된다”고 단순화하는 것이다.
마무리
50V급 AMR의 자동 충전용 노출 구리단자를 예로 들면, 실제 정상 최대전압이 50V를 초과하고 충전회로가 제한된 전력회로에 해당하지 않는 조건에서는 제공된 검토자료 기준으로 UL 3100 Table 41.1의 Column A, 51V 초과 150V 이하 구간을 검토할 수 있다.
이번 사례에서는 +극과 -극의 직선 이격거리 3.2mm 이상, 절연체 표면을 따라가는 표면 절연거리 6.4mm 이상을 기본 최소값으로 검토한다. 또한 Chassis, Bracket, Screw, Bolt, Washer처럼 접지되거나 노출된 금속과 Metal Enclosure Wall도 함께 확인해야 한다.
충전단자 절연거리의 핵심은 +극과 -극만 보는 것이 아니라 전압이 인가되는 금속과 주변의 반대 전위 또는 접지된 금속 사이에서 가장 짧은 공간 경로와 표면 경로를 각각 찾는 것이다.
