1. 저항 읽는 법

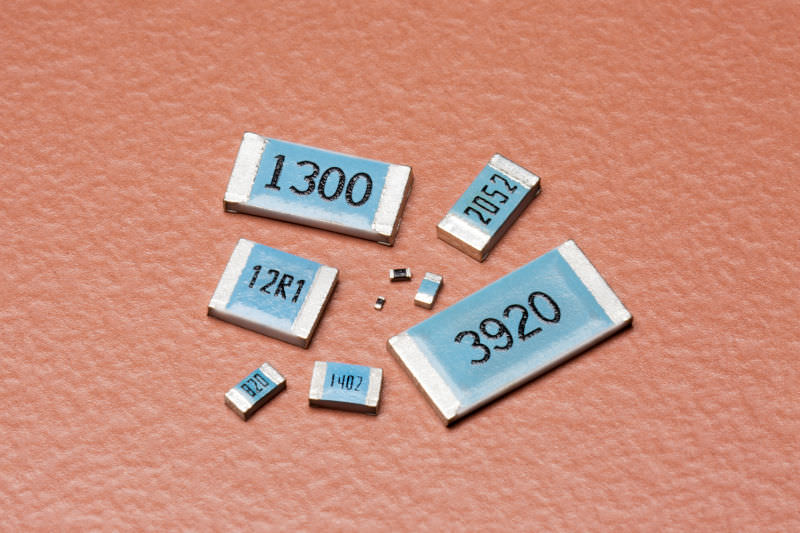

DIP 타입은 저항의 띠 색상으로 저항 값을 확인할 수 있다.
SMD 타입은 표기하는 여러가지 방식이있다방식이 있다.
ㄱ. 숫자 3개: 331 = 330Ω
ㄴ. 숫자 4개: 3920 = 392Ω
ㄷ. 숫자 중간에 R표기: 5R6 = 5.6Ω



구글에 많은 자료가 있으니 설명은 생략한다.





2. 저항 표

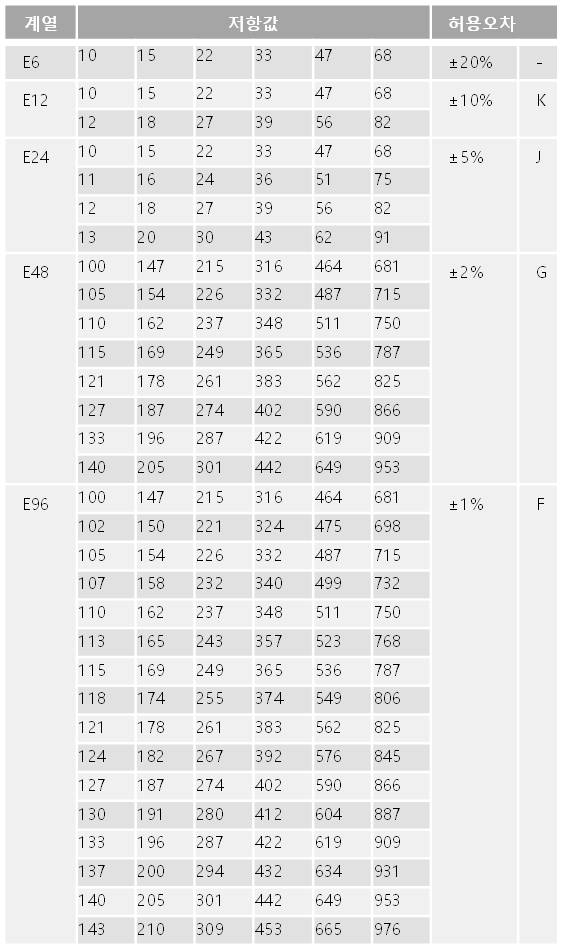

회로를 설계할 때, 저항 값을 계산했지만 자신이 원하는 저항 값이 없다면 사용할 수 없다. 이 경우에는 아래의 표를 보고 저항을 선택하자.





예를 들어 23.7kΩ이 필요하다면 E48의 237저항을 사용해야한다. 하지만 경우에 따라 0.3kΩ 차이나는 E24의 24kΩ을 사용해도 괜찮다.

E48보다 E24의 저항을 선택하는 이유는 비교적 손쉽게 구할 수 있으며, 가격이 저렴하기 때문이다.

그 중에서 저항은 주로 E24(±5%)와 E96(±1%) 계열을 많이 사용한다.







3. 오차율



오차율에 관해 이야기 하자면,

예를 들어 E24 330Ω의 저항을 사용한다면 330의 ±5%, 즉 313.5~346.5의 값 중 무작위로 부품을 사용할 수 있다는 것이다.

따라서 오차율이 적어야하는(정밀도를 요구하는) 상황에서는 보통 F급(1%)의 E96을 사용한다.
전압 분배와 같은 경우를 예시로 들 수 있다.



F혹은 J등급의 저항을 많이 사용하기 때문에,

회로 도면에 F등급만 표기하도록 하자. (F표기가 없으면 J등급)

1kF - F등급, 1k - J등급







4. 저항 선정하는 방법

제조사: KOA, TYCO, ROHM, VISHAY, HOURNS, SAMSUNG

Ex) KOA
다양한 회사와 제품들이 있지만 KOA 회사의 경우, 오차율에 따라 RK73B와 RK73H로 나눌 수 있다.

RK73B Spec. Link: https://www.koaspeer.com/products/resistors/general-purpose/rk73b/

RK73H Spec. Link: https://www.koaspeer.com/products/resistors/general-purpose/rk73h/

RK73B는 J급, RK73H는 F급으로 사용한다.

저항 값 표기는,
J등급은 숫자 3개, F등급은 숫자 4개를 사용한다.

온도와 전력 등을 비교하여 선정할 수 있다.







#설계 TIP#

TIP 1)

IC Pin에 신호를 주어 MODE, GAIN을 변경하는 칩이 굉장히 많다.

실제로 테스트를 하고 입력하는 신호를 정하면 가장 좋지만,

추후에 변경될 가능성이 있다면 아래와 같이 설계해보자.



회로도에는 저항 두 개를 연결했지만 NMT(No Mount), 부품을 납땜하지 않는다는 것이다.

그렇게 되면 PWB에는 라우팅이 되어있지만, 추후 부품을 납땜하는 위치를 변경하여 기능도 변경할 수 있는 것이다.



TIP 2)

MCU I/O 신호를신호를 다른 부품과 연결하게 되는데, 이때 중간에 0Ω, 33Ω등의 값이 작은 저항을 연결해보자.

아래와 같이 선택적으로 납땜하여 기능을 선택할 수 있다.

또한, 고전류가 흘러 MCU로 들어오는 전류를 차단하여 퓨즈 역할을 할 수 있다.
