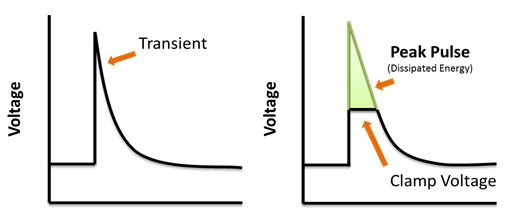

TVS 다이오드와 제너 다이오드의 차이점



TVS 다이오드


역방향 특성
서지(과도 전압)로 부터 보호
ESD(정전기) 방지
빠른 응답시간
지속적인 서지 전압은 보호하지 못함



제너 다이오드


역방향 특성
안정적인 전압을 만듦 (정전압 용도) -> Clamp Voltage

반응형

'【회로 실무】부품 선정 방법' 카테고리의 다른 글

【회로 실무】이중화 회로를 활용한 모터 전원 설계 (Safety Function PLd)  (0) 2024.05.04
【회로 실무】오실레이터(Oscillator) 선정 방법  (0) 2024.05.03
【회로 실무】Comparator 비교기 선정 방법 (LM239, LM2901)  (2) 2022.11.22
【회로 실무】FAN 동작 Error 검출 회로 설계 - (2)  (0) 2022.11.21
【회로 실무】FAN 동작 Error 검출 회로 설계 - (1)  (0) 2022.11.21
반응형



무료 열람 방법

인증 검색 & 무료 열람

e-나라 표준인증

https://e-ks.kr/KSCI/standardIntro/getStandardSearchList.do?menuId=919&topMenuId=502&upperMenuId=503



국가표준 | e나라 표준인증

총 33,176 건 페이지 1/3,318 10개 20개 30개 50개 적용

e-ks.kr





유료 규격서 구매

표준(규격서) 구매

KSSN 한국표준정보망

https://www.kssn.net/



한국표준정보망(KSSN)

KS,ISO,IEC 등 국내외표준 검색구입 포털

www.kssn.net



반응형

'【인증】KCs CE UL' 카테고리의 다른 글

【인증】KCs - 제품 라벨, 명판 표시항목  (0) 2024.05.04
【인증】기타 참고 규격 (포장, 경고 라벨, EMO, Enable 스위치 등)  (0) 2024.05.03
반응형



1. 사용 목적

디지털 신호의 High, Low를 입력받거나,

아날로그 신호를 입력받아

-> 원하는 전압의 High, Low를 출력하고 싶을 때

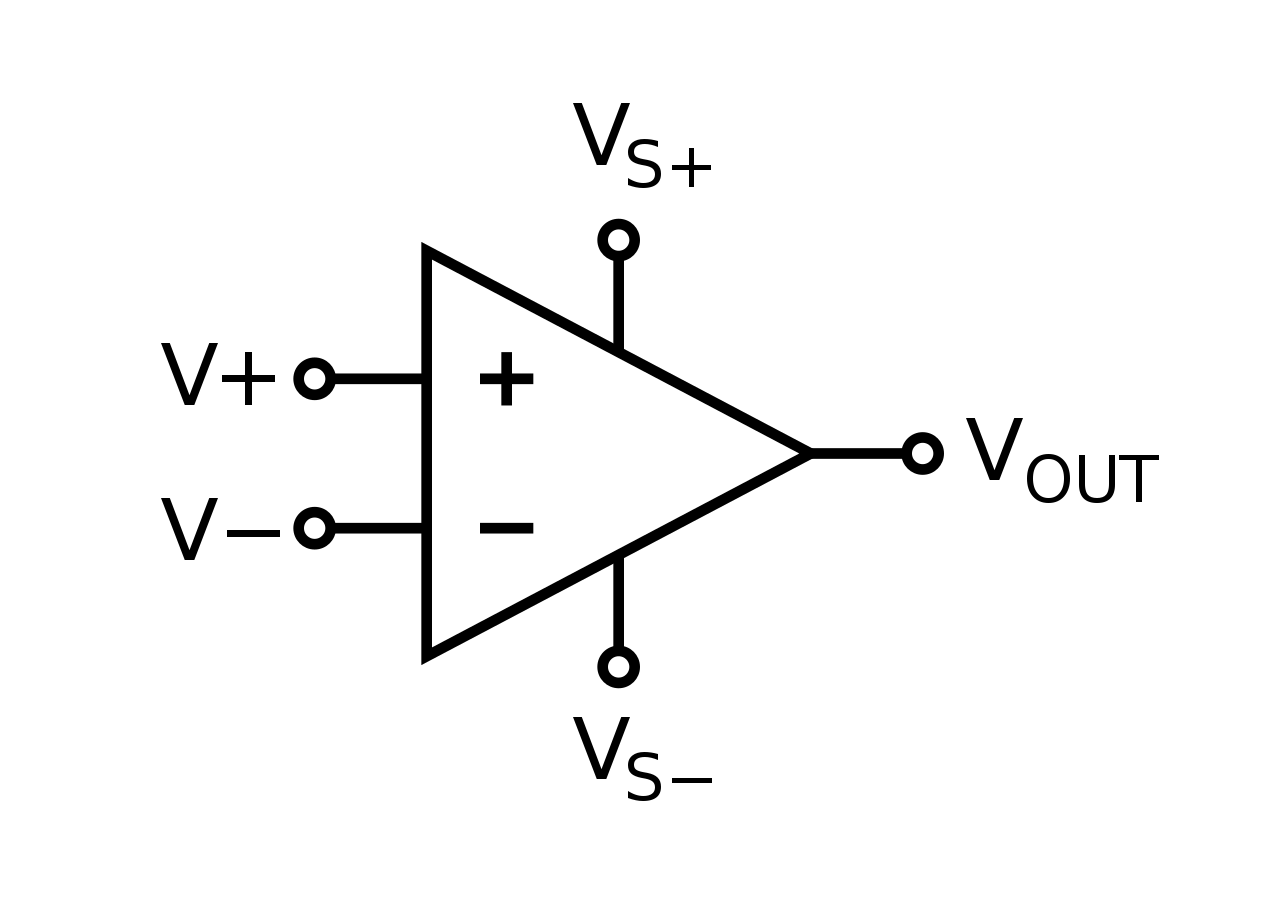

2. 입력에 대한 출력 방식

  1. V+ > V- → Vout = Vs+
  2. V+ < V- → Vout = Vs-

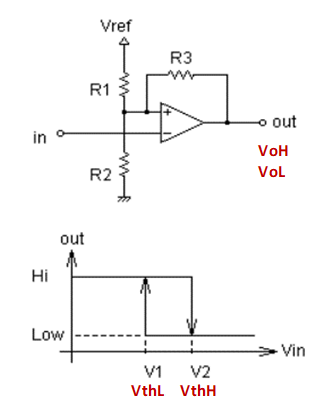

3. 저항 선정에 따른 히스테리시스 계산

  • R1, R2, R3 저항과 입출력 전압 값을 활용하여 히스테리시스를 계산할 수 있음
  • 아래 계산 사이트에서 쉽게 계산 가능











4. 비교기 히스테리시스 계산 사이트

http://sim.okawa-denshi.jp/compkeisan.htm



コンパレータヒステリシス計算ツール



sim.okawa-denshi.jp







5. 계산 표 예시
  • 3V3 전압으로 3V3 출력 제어하기
  • 저항 값을 비교하여 히스테리시스 차이를 확인해봄

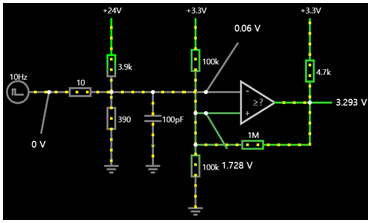

6. 회로 설계 예시

  • 각 부품의 저항 값을 활용하여 출력을 확인할 수 있음
  • 아래와 같이 간단한 시뮬레이션을 통해 High, Low를 확인 가능
    (시뮬레이션 사이트와 데이터는 아래 참고)



  • 24V 입력 - Low 출력

  • GND 입력 - High 출력





7. 부품 선정 리스트



  • 각 부품의 Spec과 비용, Package 등을 확인하고 선정함
8. 시뮬레이션 Data

http://www.falstad.com/circuit/circuitjs.html

https://zrr.kr/47GG



http://www.falstad.com/circuit/circuitjs.html



www.falstad.com

더보기

$ 1 0.000005 42.05934401203833 33 5 43 5e-11

g -32 288 -32 304 0 0

r -32 128 -32 208 0 3900

g 16 288 16 304 0 0

r -32 288 -32 208 0 390

w -32 208 16 208 0

w 16 208 144 208 0

r 320 112 320 192 0 4700

R -32 128 -32 96 0 0 40 24 0 0 0.5

R 80 96 80 64 0 0 40 3.3 0 0 0.5

r 80 96 80 160 0 100000

w 144 176 80 176 0

r 80 224 80 288 0 100000

g 80 288 80 304 0 0

w 80 160 80 176 0

w 288 192 320 192 0

R 320 112 320 80 0 0 40 3.3 0 0 0.5

w 288 144 288 192 0

r 144 144 288 144 0 1000000

w 144 144 144 176 0

O 320 192 368 192 0 0

368 320 192 368 240 0 0

401 144 192 288 192 1 8\s15\s-15\s1000000\s23.401462826769105\s1.7282212217835466\s100000 0\s20\s10000000000 1\s0

368 144 208 192 256 0 0

368 144 176 112 96 0 0

w 80 224 80 176 0

r -128 208 -32 208 0 10

c 16 288 16 208 0 1e-10 -23.401462826769105 -10

R -128 208 -192 208 4 5 10 24 0 0 0.5

o 20 64 0 4099 20 0.00625 0 1
